信號強度高，抗干擾能力強，大大提高了測量精度和可靠性
波長更短，對小顆粒物質的料位測量更合適
波束角小，天線尺寸小，便于安裝
盲區更小，對于小罐區測量也會取得良好的效果
雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接
收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比，從而計算出天線到被測介質表面的距離。CN216-D
雷達液位計采用先進的微處理器和獨特的回波處理技術，“虛假回波學習”功能使得儀表在多個虛假回波的工況下，可正確地確
認真實回波，獲得準確的測量結果。

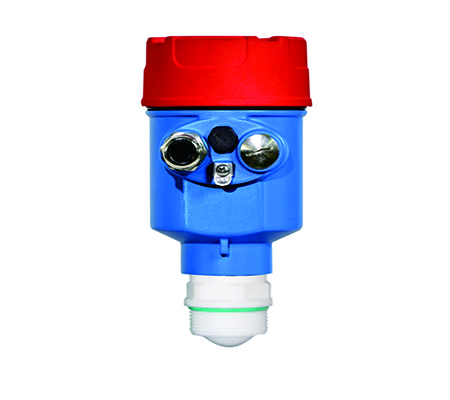

適用介質：液體、腐蝕性液體
應 用：存儲罐，腐蝕性容器，敞口池等
測量范圍：0.1-30m
天線尺寸：32mm透鏡天線
發 射 角：8°
天線材質：PTFE
過程溫度：-40 ~ 80℃
測量精度：±2mm
過程壓力：-0.1 ~ 0.3MPa
過程連接：G1 ? ” / 1 ? ” NPT 螺紋 / 法蘭 ≥ DN40

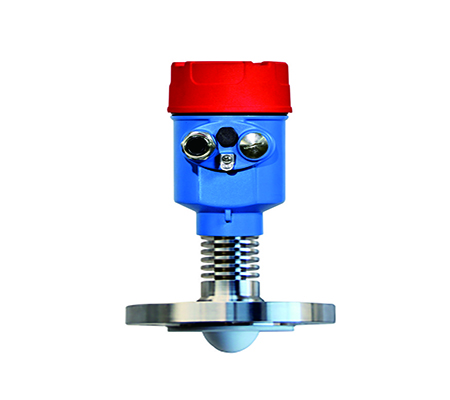

適用介質：液體、腐蝕性液體
應 用：帶壓液體存儲罐、腐蝕性容器
測量范圍：0.1-30m
天線尺寸：32mm透鏡天線
發 射 角：8°
天線材質：PTFE
過程溫度：-40~100℃
測量精度：±2mm
過程壓力：-0.1~1.6MPa
過程連接：法蘭 ≥ DN40
適用介質：液體、腐蝕性液體
應用：高溫、攪拌、腐蝕、粘稠、內部空間狹小容器
測量范圍：0.1-30m / 0.3-150m
天線尺寸：76mm透鏡天線
發 射 角：3°
天線材質：PTFE
過程溫度：-40 ~ 120℃
測量精度：±2mm
過程壓力：-0.1~1.0MPa
過程連接：法蘭 ≥ DN80
適用介質：液體、腐蝕性液體
應 用：高溫、高壓、攪拌、腐蝕、粘稠、輕微泡沫容器
測量范圍：0.1-30m
天線尺寸：44mm透鏡天線
發 射 角：6°
天線材質：PTFE
過程溫度：-40 ~ 200℃
測量精度：±2mm
過程壓力：-0.1 ~ 2.5MPa
過程連接：法蘭 ≥ DN50
1.測量范圍從波束觸及罐底的那一點開始計算，但在特殊情況下，若罐底為凹型或錐形，當物位低于此點時無法進行測量。
2.若介質為低介電常數當其處于低液位時，罐底可見，此時為保證測量精度，建議將零點定在離罐底一定高度的位置上。
3.理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。
4.對于過溢保護，可定義一段安全距離附加在盲區上。
5.最小測量范圍與天線有關。
6.隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件是可以進行測量的。
7.當無回波信號時，雷達輸出電流為22mA
