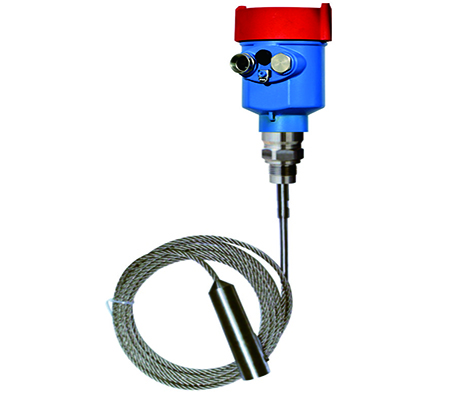

首頁 > 物（液）位計 > 雷達物位計雷達物位計 > CN216-C導波雷達物位計
主要特點：
由于采用了先進的微處理器和獨特的回波處理技術，導波雷達物位計可以應用于各種復雜工況。
多種過程連接方式及探測組件的形式，使得CN216-C系列導波雷達物位計適用于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。
采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
CN216-C導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來，反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。檢測到這個時間并通過儀表內部設置好的程序計算出距離信號并轉化為物位信號。
1.可以測量介電常數≥1.8的任何介質。
2.一般用于測量粘度≤500cst而且不容易產生粘附的介質。
產品優勢
技術參數
適用介質：
液體，固體粉料
應 用：
液體及固體粉狀測量， 復雜過程條件
防爆認證：
Exia IIC T6 Ga/ Exd ia IIC T6 Gb
測量范圍：
液體30m，固體15米
頻 率：
500MHz-1.8GHz
天 線：
單纜或單桿式天線
測量精度：
±3mm
過程溫度：
（-40～250）℃
過程壓力：
（-0.1～4）MPa
信號輸出：
（4～20）mA/HART
現場顯示：
四位LCD
電 源：
兩線制（DC24V）/四線制（DC24V/AC220V）
外 殼：
鋁
過程連接：
螺紋/法蘭（選配）
使用注意事項1.盡量遠離出料口和進料口。
2.金屬罐在整個量程范圍內不碰罐壁及罐底。
3. 建議安裝在料倉直徑的1/4或1/6處，與罐
4.壁的最小距離為測量范圍的1/10。
5.纜式或桿式探頭離罐壁最小距離≥300mm。
6.探頭底部距罐底≥30mm。
7. 探頭距罐內障礙物最小距離≥200mm。
8.如果容器底部是錐型的，可以安裝罐頂中央。
